ISO 799-2019 Escada de corda de piloto marinho
Descrição:
A escada de corda do piloto marinho ISO 799-2019 é um tipo de escada de corda, geralmente feita de madeira dura e usada para embarcar e desembarcar pilotos.Com estendedores de passo (Preventer Step) e ímã, a escada piloto poderia funcionar com segurança em condições de mar. A escada piloto com cordas laterais de manila ou sisal resistente ao mofo, conforme ISO1181:1990Qualidade 1.
Especificação técnica principal:
- Norma técnica: (UE) 2019/1170, ponto N.O.MED/4.49.SOLAS 74, com a redacção que lhe foi dada,Regulações V/23 e X/3, Res.A.1045 ((27), IMO, IMO MSC.1/Circ 1428
- Número de passos: 6-85, personalizado;
- Comprimento: máximo 28 metros, sob medida;
- Peças de escada piloto: Composto por degrau de borracha ((os quatro últimos degraus), degrau de madeira, degrau de espalhamento ((prevenção), peça de fixação de degraus, corda.
Corda:As cordas devem ser de manila ou de poliéster tratado termicamente, resistentes a mofo, com núcleo de polipropileno e não devem estar cobertas.e possuem uma força de travagem superior a 24KN.
Passos:A distância da borda interna das cordas laterais deve ser superior a 400 mm, a largura do degrau não deve ser inferior a 115 mm e a espessura não inferior a 25 mm. Os degraus devem ser antiderrapante,degraus de madeira dura sem nó e igualmente espaçados a 330±20 mm.
Passo de borracha:Os quatro degraus inferiores podem ser feitos de matéria-prima sintética resistente ou de borracha, desde que sejam suficientemente resistentes e rígidos.
Distribuidor:O espalhador deve ter as mesmas especificações que os degraus normais, mas o comprimento do espalhador não deve ser inferior a 1,8 metros.
Pedaço de fixação de passo:Deve ser madeira ou plástico.
Material de fixação:O equipamento de fixação para cordas e degraus deve ser resistente à corrosão ou ser feito de um material semelhante tratado com resistência à corrosão.
- Certificados de classificação: homologação, homologação CE MED, etc.
- Marcação:De acordo com a norma ISO799-1-2019, a marca de conformidade MED
Ensaio da escada de corda do piloto marinho ISO799-2019
| Teste |
Produto a ensaiar |
Procedimento de ensaio |
Critérios de aceitação |
Visuais
exame |
Escada totalmente montada. |
Compare os requisitos de construção da secção 4 com os desenhos do fabricante. |
A escada deve cumprir os requisitos de construção da cláusula 4 e ser construída de acordo com os desenhos do fabricante. |
| Flexibilidade do passo |
Seis degraus, que devem incluir pelo menos um de cada tipo diferente, incluindo degraus de substituição, se forem diferentes dos degraus utilizados nas escadas de construção. |
Colocar cada degrau num par de suportes situados onde as cordas laterais passariam normalmente através do degrau.Aplicar uma carga estática uniformemente durante um período de pelo menos 1 minuto numa área de contacto de 100 mm de largura no centro do degrau. A carga deve ser de 3,0 kN |
A deflexão no centro do degrau não deve exceder 25 mm sob carga Não deve haver deflexão residual após a remoção da carga e a recuperação do degrau. |
| Fritão de passo |
Um passo de cada diferente
material de construção e
Projeto da superfície do degrau Uma degrau de referência construída
de carvalho limpo de largura 115mn e comprimento 480 mm
A superfície do degrau deve ter:
Fenda de 3 mm de largura e 3 mm de profundidade
As ranhuras devem ser paralelas entre si e paralelas à borda longa do degrau.
Um gancho metálico de massa entre 1,5 kg e 3,0 kg
O bloco metálico deve ter uma superfície plana com uma largura não superior a 100 mm e um comprimento não superior a 135 mm.A superfície plana deve ter uma sola de couro ou de calçado de composição.
|
Configurar o passo de referência num nível
Posição. Coloque o bloco de metal
No centro da superfície do degrau de referência e com a borda mais longa do bloco de metal atravessando a borda de referência por ambas as bordas.Lentamente levantar uma borda do degrau com o bloco de metal sobre ele.Medir o ângulo em que o bloco começa a deslizar.
Repetir o procedimento com o passo de referência padrão e o bloco submerso.
Repita o procedimento em condições secas e úmidas, utilizando cada degrau diferente.
|
Os ângulos em que o bloco
Começa a deslizar no seco e
escada de embarque molhada
deve ser maior ou igual a
Os ângulos correspondentes medidos para o degrau de referência padrão. |
Superfície do degrau
durabilidade |
Um passo de cada diferente
material de construção e
Projeto da superfície do degrau.
Um bloco metálico do tipo descrito no ensaio de atrito de degrau, organizado de modo a permitir a aplicação de uma carga vertical de 380 N à medida que desliza para frente e para trás sobre o degrau submetido a ensaio.
|
Fixar o degrau em posição horizontal, com o bloco carregado apoiado sobre ele, mover o bloco para frente e para trás de uma extremidade da superfície do degrau para a outra e para trás na mesma linha,para um total de 1500 ciclos.
Repetir o ensaio de atrito do degrau no degrau desgastado em condições secas e molhadas, assegurando-se de que o bloco deslizante repousa completamente sobre a superfície desgastada
do degrau
|
Os ângulos em que o bloco
começa a deslizar sobre o seco e
escada de embarque molhada
deve ser superior ou igual a
o ângulo correspondente
Medido para o padrão
passo de referência. |
Escada e degrau
Anexo
Força |
Escadaria totalmente montada de
comprimento máximo e aprovado |
Suspender a escada verticalmente, pendurada ao seu comprimento total ou estender a escada ao seu comprimento total numa superfície horizontal, com a extremidade superior da escada fixada com as suas próprias fixações.Aplicar carga estática de 8.8 Kn amplamente distribuído sobre o degrau inferior durante um período de pelo menos 1 min, de modo a que a carga seja aplicada uniformemente entre as cordas laterais através dos acessórios de fixação do degrau.Repita o procedimento em cinco etapas diferentes,exceto que a escada não é obrigada a pendurar em todo o seu comprimento e apenas o degrau a ensaiar,Os acoplamentos das cordas laterais e a corda laterais imediatamente acima dos acoplamentos de fixação do degrau devem ser submetidos à carga |
Os degraus não devem quebrar nem rachar.
Fixações entre qualquer degrau
E uma corda lateral não se soltará.
ou quebrar
As cordas laterais não devem suportar qualquer
Danos observáveis, alongamento
ou deformação que remane
após a remoção das cargas de ensaio |
| Descolagem |
Escada totalmente montada de comprimento mais longo a homologar |
Colocar os elementos de fixação da escada enrolada num local afastado de qualquer parede ou estrutura que o impeça de cair livremente e onde possa pendurar verticalmente.Deixe a escada desdobrar livremente. |
Os degraus e os acessórios devem:
Não rachado, quebrado, solto.
A escada não deve sofrer danos que tornem insegura a sua utilização.
|

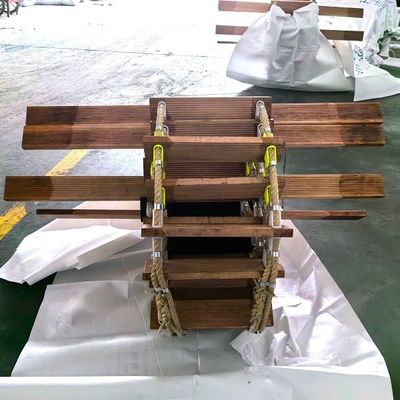

Detalhes da norma ISO 799-2019 Escada de corda para pilotos marítimos:

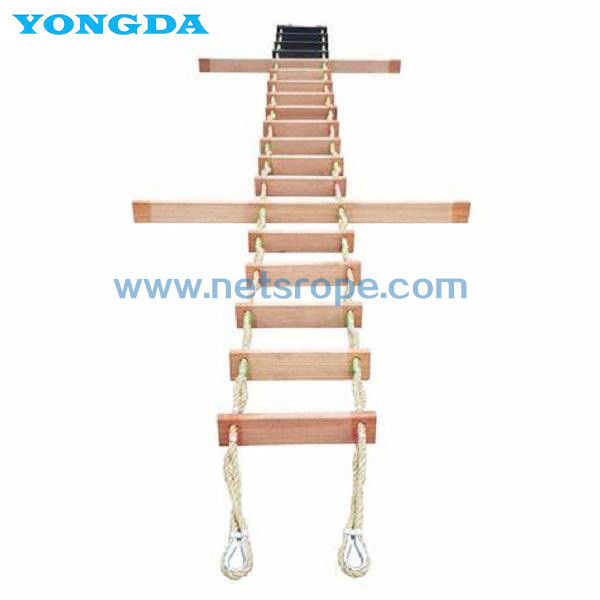

Produto da ISO 799-2019 Escada de corda para pilotos de marinha:
